MV5 VU2

Data MatrixRitzmarkiererIntegration

Der Profi für die Automation

Kompakt und gewichtsoptimiert zur einfachen Integration

Produktdetails

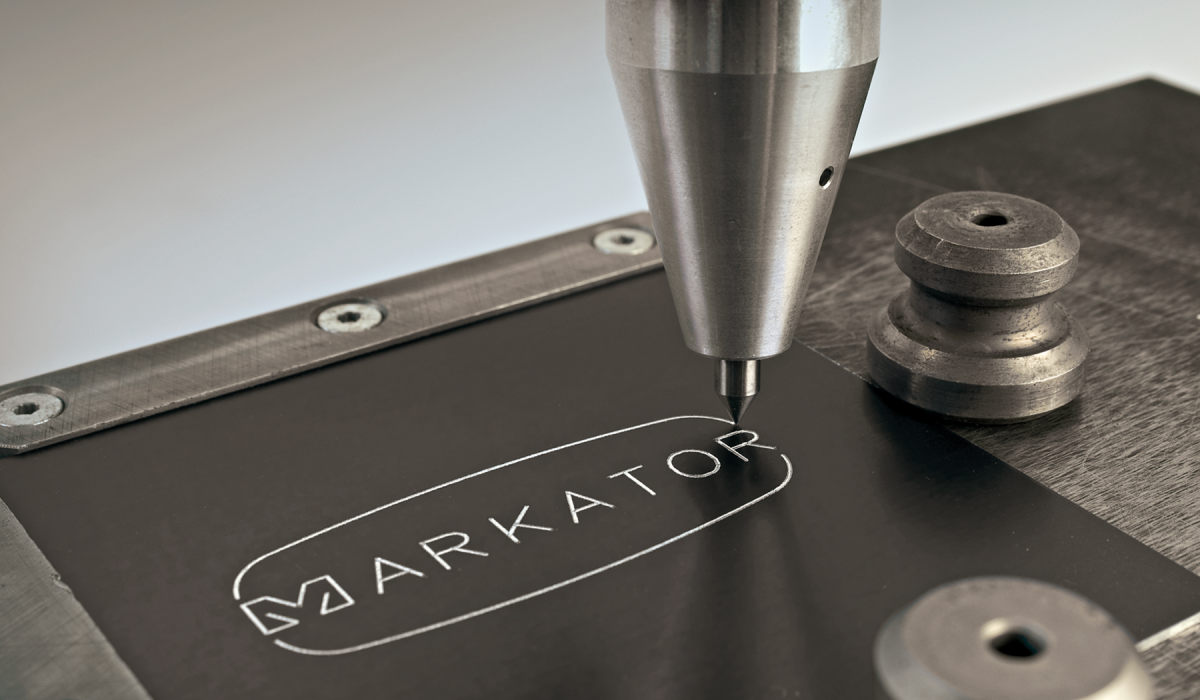

Auf den äußerst robusten Ritzpräger MV5 VU2 ist in der täglichen Markierarbeit Verlass. Die hochwertigen Linearführungen verleihen dem Ritzmarkierer eine hohe Stabilität und Steifigkeit und gewährleisten eine lange Lebensdauer. Die Technik ist auf hohe Stückzahlen und kurze Taktzeiten im industriellen 3-Schichtbetrieb ausgelegt. Beim Ritzprägen wird in der Regel eine diamantbestückte Markiernadel pneumatisch angetrieben. Der Markierkopf ist wartungsfrei und arbeitet lageunabhängig.

KOMPAKT

  • Äußerst kompakter Ritzmarkierkopf für einen platzsparenden Einbau in eine Produktionslinie
  • Montage an einem Industrieroboter möglich
  • Gewichtsoptimierte Bauweise
  • Tiefes und verzugfreies Markieren

FUNKTIONAL

  • Geräuscharme Markierung durch optimierte Ritz-Technologie
  • Hohe Steifigkeit und Langlebigkeit durch Linearführungen in doppelter Ausführung
  • Hohe Funktionalität durch modular aufgebautes MARKATOR®-Baukastensystem
  • Geringer Luftverbrauch

SCHNELL

  • Präzise und schnelle Markierungen durch kurze Ventil-Ansteuerungszeiten
  • Stufenlose Einstellung der Markierstärken des Ritzprägers über Druckregler
  • Durch die Optionen SPRINT plus und SPRINT plus 2 können höhere Markiergeschwindigkeiten beim Ritzprägen erreicht werden



Markierbereich (x/y): 80 x 50 mm / 80 x 100 mm / 160 x 50 mm / 160 x 100 mm / 200 x 175 mm

Gewicht: ca. 6,7kg

Schrifthöhen: Ab 1,0 mm, stufenlos in 1/10-Schritten einstellbar

Schriftzeichen: Großes und kleines Alphabet mit Umlauten, Zahlen 0 bis 9, Sonderzeichen

Schriftart: Ähnlich DIN 1451 (weitere Schriften auf Anfrage)

Auflösung der Schrittmotoren: 0,0125 mm für extrem hohe Markierqualitäten

Schutzabdeckung: verfügbar

Ruhelagesensor: verfügbar

Einbaulage: Lageunabhängig, 360°

Zentraleinheiten

Hier finden Sie passenden Zentraleinheiten zu diesem Markierkopf.

MV5 ZE 101 XL MV5 ZE 401 XL
Ausführung 19": nein ja
Steckkarten-Slots: 2 4
Bedienung/ Dateneingabe: Touchscreen Folientastatur
Schnittstellen: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: ja ja
Kommunikationskarten (optional): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional): ja ja
Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional): ja ja
Sicherheitsrelaismodul (optional): ja ja

MV5 ZE 101 XL

Ausführung 19":
nein

Steckkarten-Slots:
2

Bedienung/ Dateneingabe:
Touchscreen

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja

MV5 ZE 401 XL

Ausführung 19":
ja

Steckkarten-Slots:
4

Bedienung/ Dateneingabe:
Folientastatur

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja
