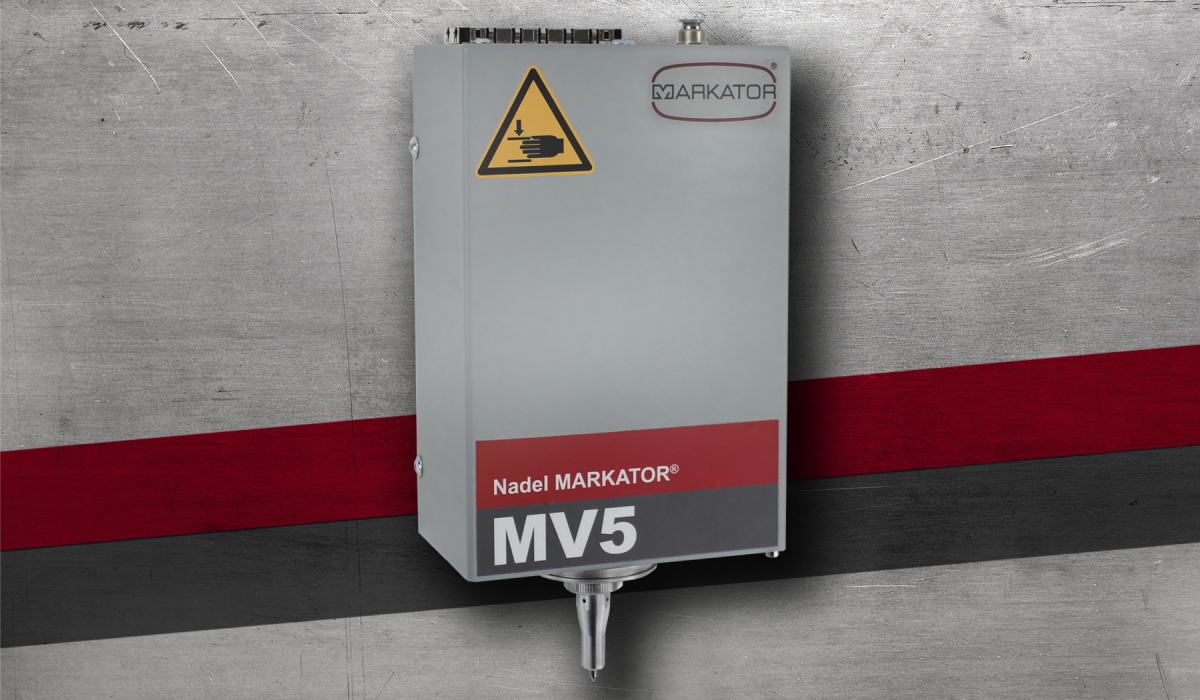

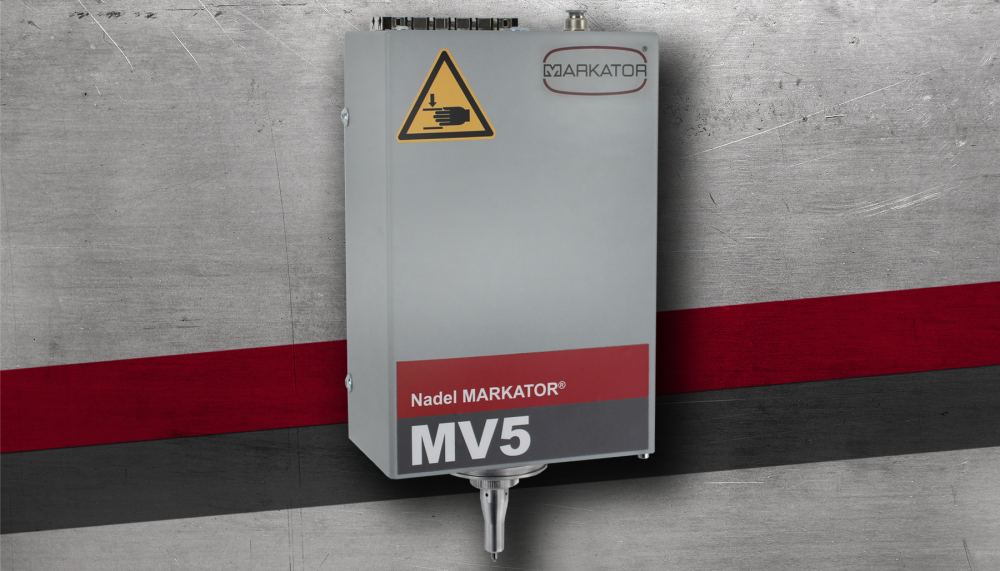

MV5 U50/25 Nadelpräger

Data MatrixElektro-PneumatischNadelmarkiererIntegration

Passend für jede Integrationsaufgabe.

Die ideale Anwendung bei geringem Platzbedarf

Produktdetails

Der kompakte Nadelpräger MV5 U50/25 wird zum dauerhaften Markieren von Werkstücken aller Art eingesetzt. Der Markierkopf ist in jeder Position stabil geführt und in Verbindung mit Hochleistungsschrittmotoren lageunabhängig einsetzbar. Die Integrationseinheit überzeugt durch kürzeste Markierzeiten. Die Markierung erfolgt über eine schnell oszillierende Vollhartmetall-Markiernadel. Diese ist in unterschiedlichen Größen erhältlich, so dass die Markierung auf verschiedene Materialien abgestimmt werden kann.

BAUKASTENSYSTEM

  • Einfache und platzsparende Integration in Produktions-, Montage- und Prüfanlagen durch äußerst kompakte Bauweise
  • Optimale Anpassungsmöglichkeiten
  • Hohe Funktionalität durch Kombination mit verschiedenen Steuerungen

ZUVERLÄSSIG

  • Besonders hohe Markierqualität
  • Hohe Wiederholgenauigkeit
  • Äußerst präzises und verzugsfreies Markierbild durch optimale Kraftübertragung auf das zu markierende Bauteil
  • Stabile Mechanik durch hochwertige, doppelgeführte Linearführungen in X- und Y-Richtung

LEISTUNGSSTARK

  • Hohe Schlagstärke durch pneumatischen Werkzeugantrieb

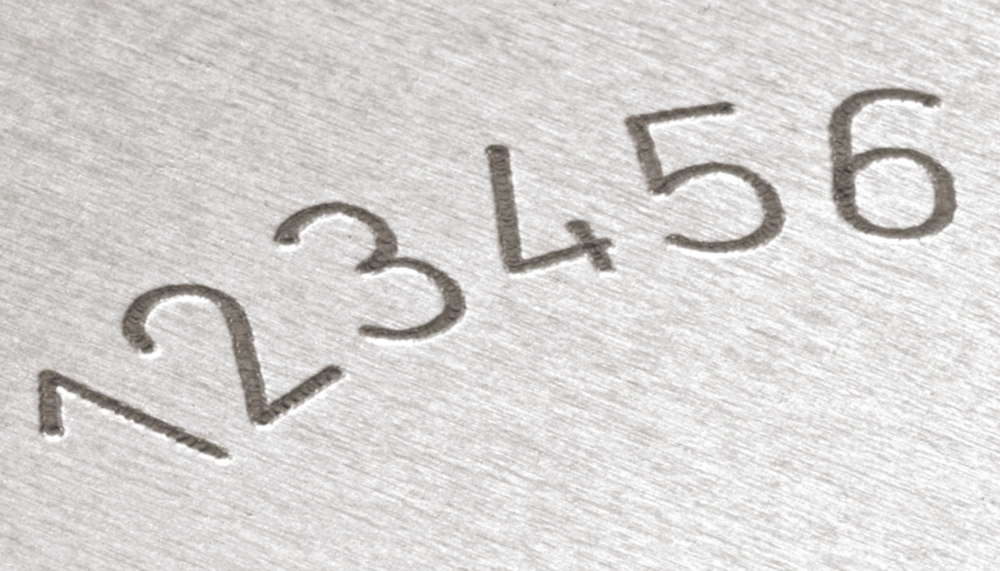

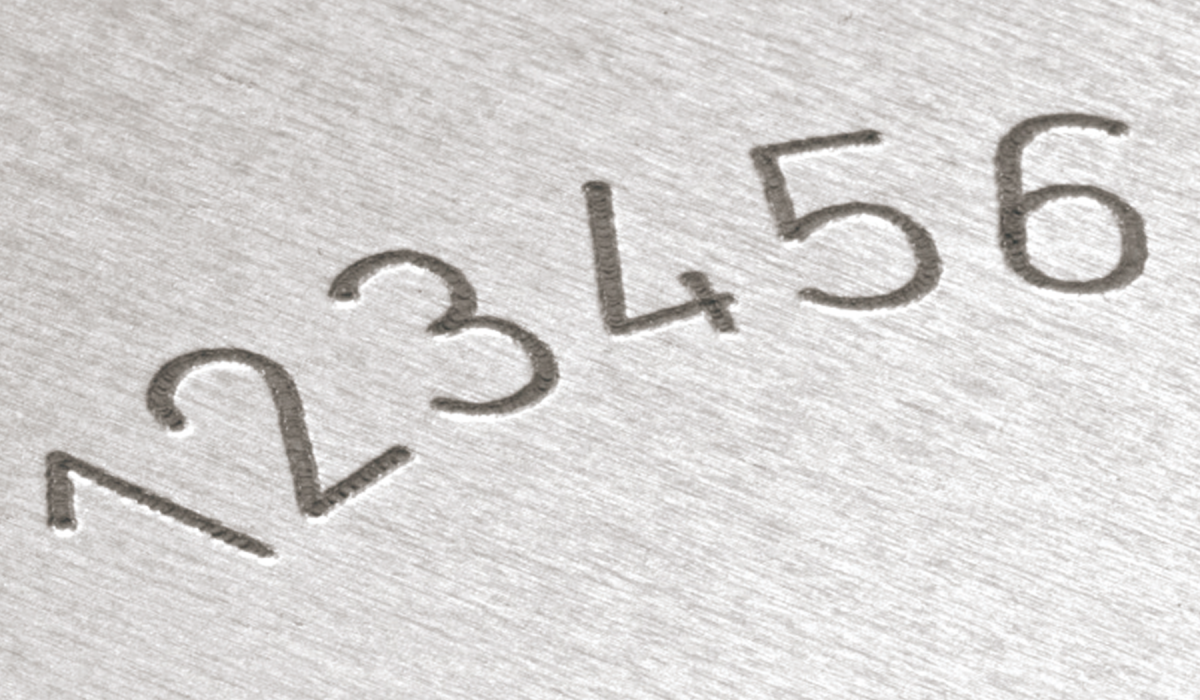

  • Schnell oszillierende Markiernadel für saubere Linienmarkierungen und schnelle Markierzeiten
  • Der Nadelkopf zur Aufnahme der Markiernadel ist wartungsfrei



Markierbereich (x/y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm / u.a.

Gewicht: ab ca. 2,5kg

Schrifthöhen: Ab 1,0 mm, stufenlos in 1/10-Schritten einstellbar

Schriftzeichen: Großes und kleines Alphabet mit Umlauten, Zahlen 0 bis 9, Sonderzeichen

Schriftart: Ähnlich DIN 1451 (weitere Schriften auf Anfrage)

Auflösung der Schrittmotoren: 0,0125 mm für extrem hohe Markierqualitäten

Schutzabdeckung: Kevlar, Gummi, Leder

Einbaulage: Lageunabhängig, 360°

Zentraleinheiten

Hier finden Sie passenden Zentraleinheiten zu diesem Markierkopf.

MV5 ZE 101 XL MV5 ZE 401 XL
Ausführung 19": nein ja
Steckkarten-Slots: 2 4
Bedienung / Dateneingabe: Touchscreen Folientastatur
Schnittstellen: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: ja ja
Kommunikationskarten (optional): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional): ja ja
Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional): ja ja
Sicherheitsrelaismodul (optional): ja ja

MV5 ZE 101 XL

Ausführung 19":
nein

Steckkarten-Slots:
2

Bedienung / Dateneingabe:
Touchscreen

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja

MV5 ZE 401 XL

Ausführung 19":
ja

Steckkarten-Slots:
4

Bedienung / Dateneingabe:
Folientastatur

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja
