MV5 M50/25

Data MatrixElektro-PneumatischNadelmarkiererHand

Mobil, stark
und schnell in einem

Kraftvolle und schnelle Markierungen durch pneumatischen Nadelantrieb und trotzdem mobil direkt am Werkstück einsetzbar

Videos

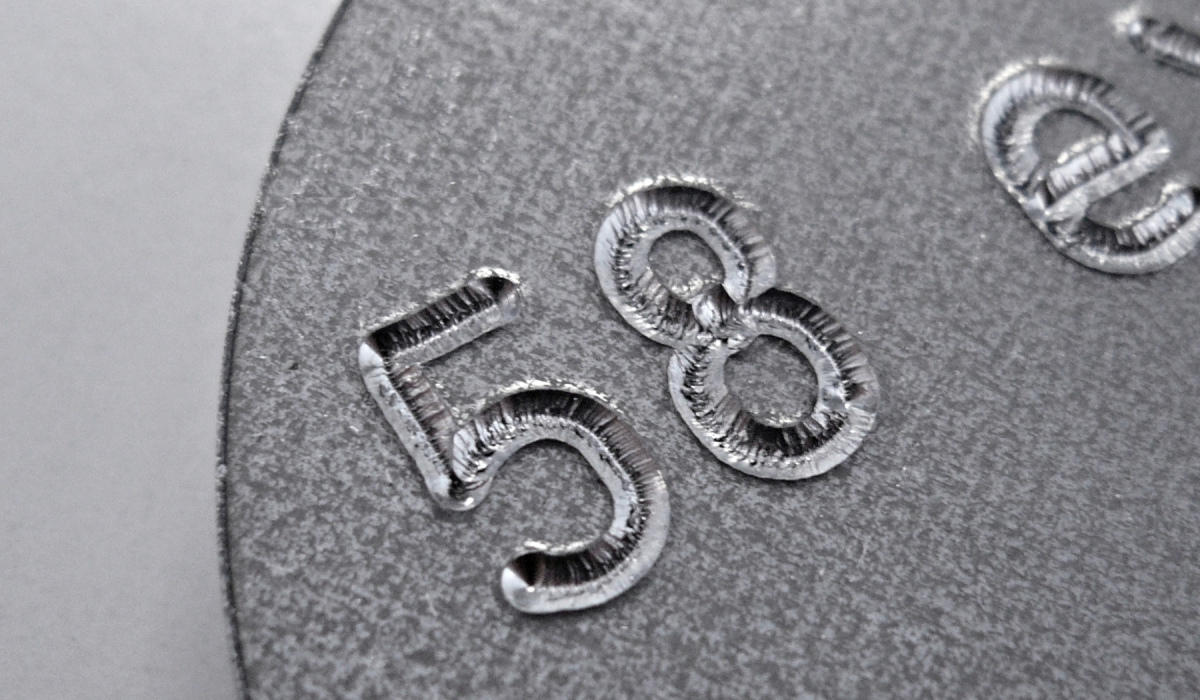

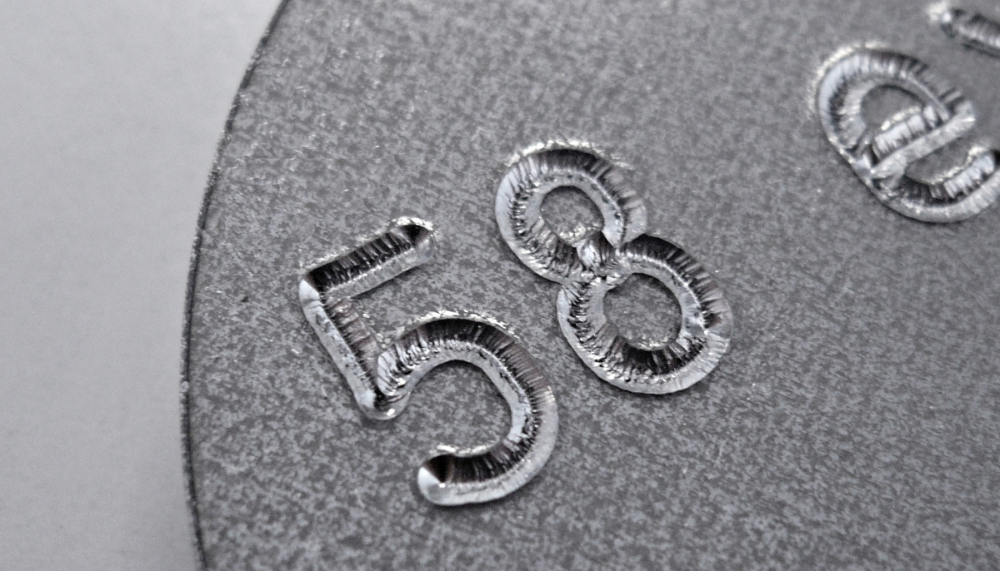

Markierungsbeispiele

Downloads

Produktdetails

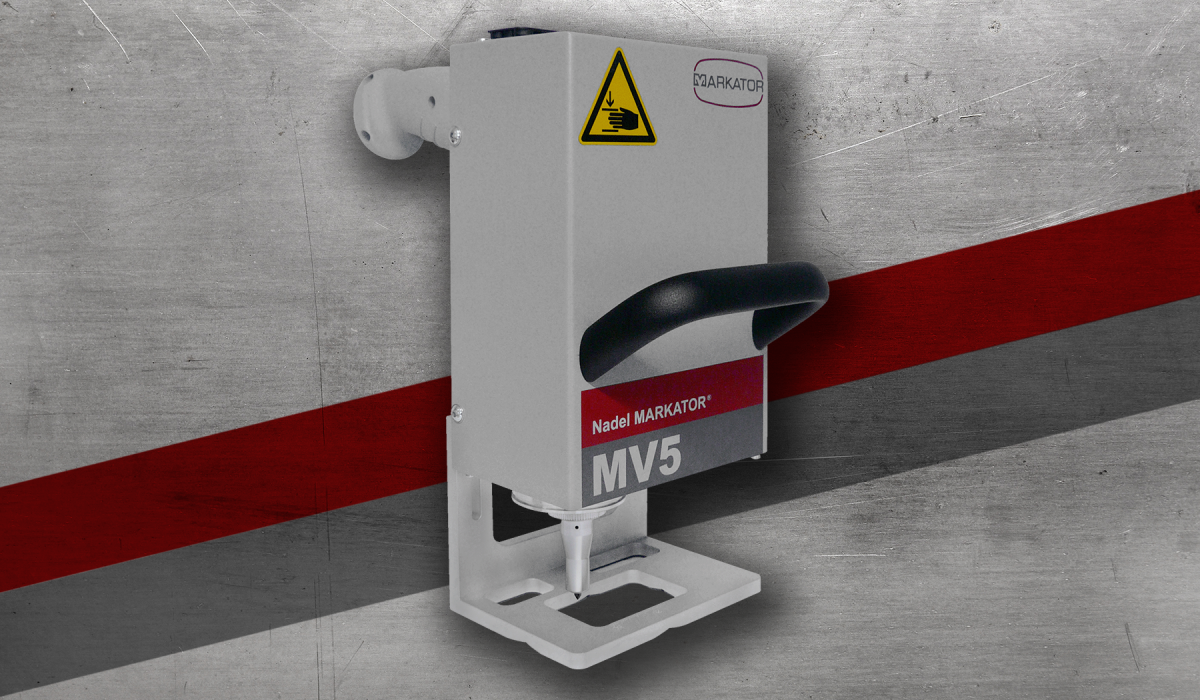

Der pneumatisch angetriebene Handmarkierer MV5 M50 eignet sich durch seine Mobilität perfekt zur flexiblen Markierung schwerer, unbeweglicher und voluminöser Werkstücke direkt vor Ort. Der Markierkopf ist in jeder Position stabil geführt und in Verbindung mit Hochleistungsschrittmotoren lageunabhängig einsetzbar. Die Markierung erfolgt über eine Vollhartmetall-Markiernadel.

MOBIL

  • Hohe Funktionalität durch Kombination mit verschiedenen Steuerungen
  • Ideal zur Markierung von schweren, unbeweglichen und voluminösen Werkstücken direkt vor Ort
  • Platzsparender und sehr handlicher Handpräger
  • Kompakte Bauweise und ergonomische Formgebung
  • Hohe Funktionalität durch modular aufgebautes MARKATOR-Baukastensystem

SCHNELL

  • Hohe Steifigkeit durch hochwertige Linearführungen (doppelt geführt)
  • Schnell oszillierende Markiernadel für saubere Linienmarkierungen
  • Hohe Wiederholgenauigkeit
  • Kürzeste Markierzeiten durch neueste Steuerungstechnologien

STARK

  • Äußerst präzises und verzugsfreies Markierbild
  • Optimale Kraftübertragung auf das zu markierende Bauteil
  • Hohe Schlagstärke durch pneumatischen Werkzeugantrieb
  • Optionales Schlagventil für maximale Markiertiefe erhältlich



Markierbereich (x/y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Gewicht:

Schrifthöhen: Ab 1,0 mm, stufenlos in 1/10-Schritten einstellbar

Schriftzeichen: Großes und kleines Alphabet mit Umlauten, Zahlen 0 bis 9, Sonderzeichen

Schriftart: Mittelschrift ähnlich DIN 1451 in Linienschriftoder Punktmatrix, Format 5 x 7 und 9 x 13

Auflösung der Schrittmotoren: 0,05 mm für sehr hohe Markierqualitäten

Zentraleinheiten

Hier finden Sie passenden Zentraleinheiten zu diesem Markierkopf.

MV5 ZE 301 XL MV5 ZE 401 XL
Ausführung 19": ja ja
Steckkarten-Slots: 2 4
Bedienung / Dateneingabe: USB-Tastatur Folientastatur
Schnittstellen: 3x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: nein ja
Kommunikationskarten (optional): nein
 PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (optional): ja ja
Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional): nein ja
Sicherheitsrelaismodul (optional): ja ja

MV5 ZE 301 XL

Ausführung 19":
ja

Steckkarten-Slots:
2

Bedienung / Dateneingabe:
USB-Tastatur

Schnittstellen:
3x USB-A, 1x USB-B, RJ45

IP54:
nein

Kommunikationskarten (optional):
nein

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
nein

Sicherheitsrelaismodul (optional):
ja

MV5 ZE 401 XL

Ausführung 19":
ja

Steckkarten-Slots:
4

Bedienung / Dateneingabe:
Folientastatur

Schnittstellen:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikationskarten (optional):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (optional):
ja

Vorkonfigurierte SPS-Funktionsbausteine, z.B. TIA (optional):
ja

Sicherheitsrelaismodul (optional):
ja

zur Übersicht aller Zentraleinheiten
